Введение в зону контакта третьего тела – износостойкого кольца

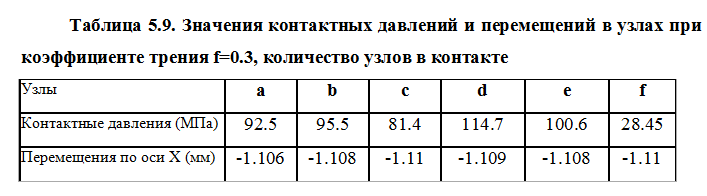

В данном расчете рассматривается случай введения в зону контакта разделительного кольца толщиной 6мм. Нагружение производится при коэффициентах трения 0.3 и 0.0 силой 40 тонн как показано на рис. 5.21.

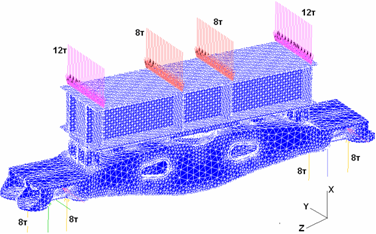

Рис. 5.24. Расчетная схема пяникового узла

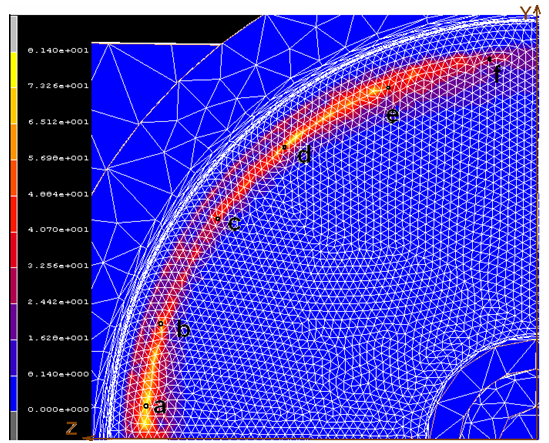

Рис. 5.25.Распределение перемещений в 12-ти цветном виде (МПа) на поверхности подпятника

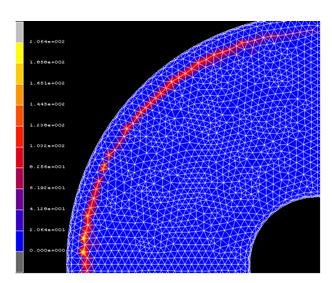

Рис. 5.26. Расперделение когтактных давлений на внешней стороне кольца (МПа)

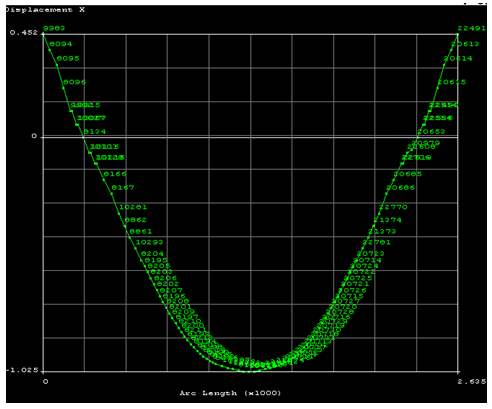

Рис. 5.27. Эпюра перемещений надрессорной балки вдоль линии нагрузки (мм)

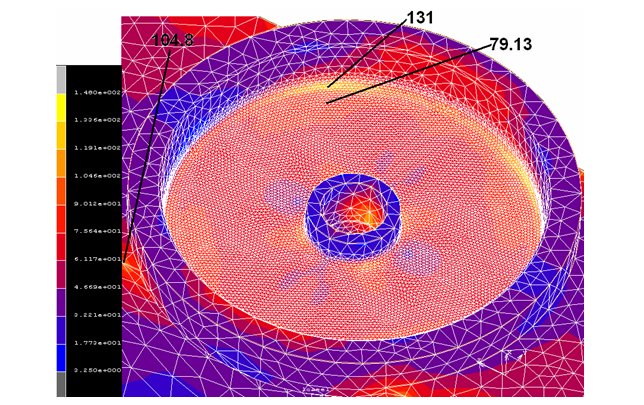

Рис. 5.28. Распределение эквивалентные напряжении по Мизесу (МПа) в 12-ти цветном виде
