Cлучай распределения вертикальной нагрузки, действующей на шкворневую балку
Теперь рассмотрим случай нагружения шкворневой балки вертикальной силой в 40 тонн по 20 тонн по бокам соответственно. При этом рассматриваются два случая: с коэффициентом трения 0.3 и без трения. Расчетная схема представлена на рис. 5.16.

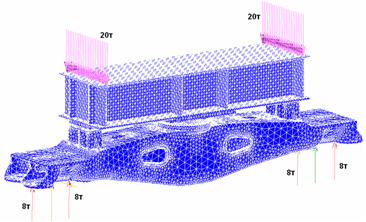

Рис. 5.16. Расчетная схема пятникового узла
Ниже представлены результаты расчета

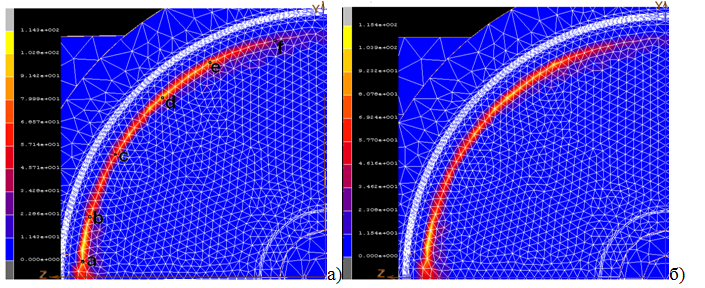

Рис. 5.17.Распределение контактных давлений в 12-ти цветном виде (МПа) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0
Рис. 5.18. Распределение перемещений в 12-ти цветном виде (мм) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0

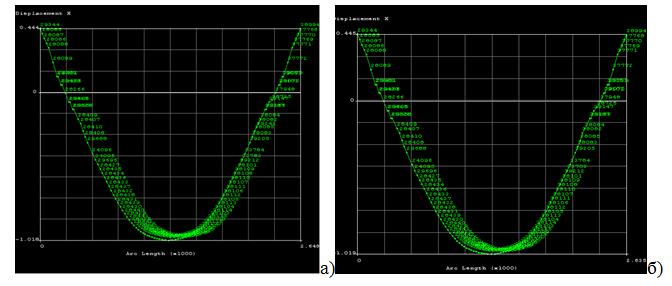

Рис. 5.19. Эпюра перемещений надрессорной балки вдоль линии нагрузки (мм) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0

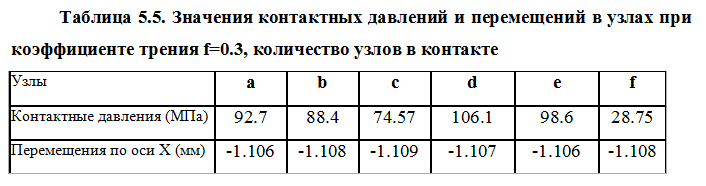

Далее шкворневая балка нагружалась вертикальной нагрузкой 40 тонн как показано на рис. .

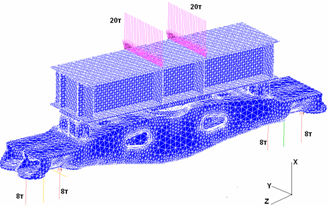

Рис. 5.20. Расчетная схемы пятникового узла
Ниже на рис. представлены результаты расчета соответственно для коэффициентов трения 0.3 и 0.0

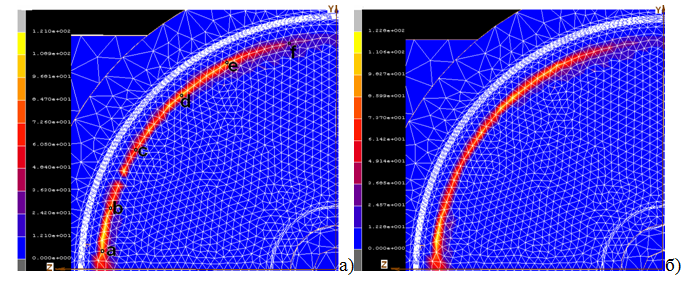

Рис. 5.21.Распределение контактных давлений в 12-ти цветном виде (МПа) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0

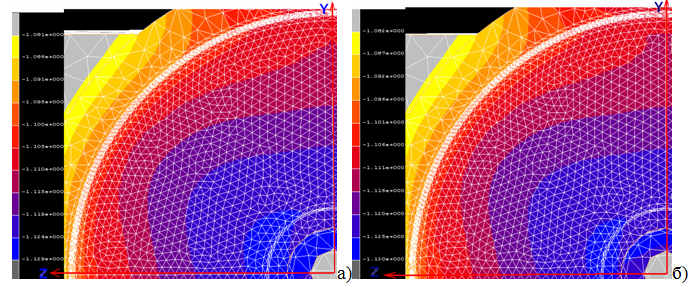

Рис. 5.22.Распределение перемещений в 12-ти цветном виде (мм) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0

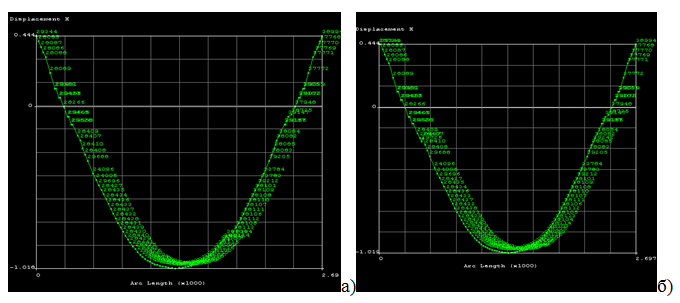

Рис. 5.23. Эпюра перемещений надрессорной балки вдоль линии нагрузки (мм) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0
