Результаты расчета
Случай трения на поверхности при действии только вертикальной нагрузки
При данном моделировании шкворневая балка нагружалась вертикальной силой до 40тонн, как показано на рис.. Коэффициент трения между контактирующими телами брался 0.3 и 0.0. Материал всех элементов металлический сплав со следующими характеристиками:
;
.

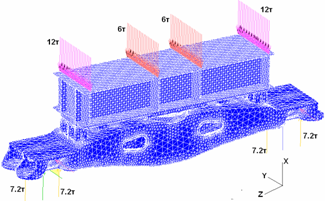

Рис. 5.1. Расчетная схема узла «пятник-подпятник»
Ниже представлены результаты расчета

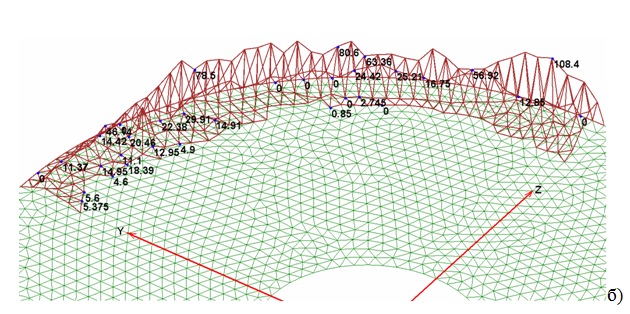

Рис. 5.2. Эпюра контактных давлений на поверхности подпятника (МПа) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0

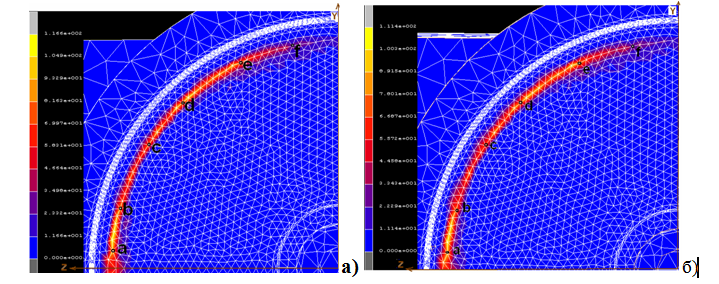

Рис. 5.3.Распределение контактных давлений в 12-ти цветном виде (МПа) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0

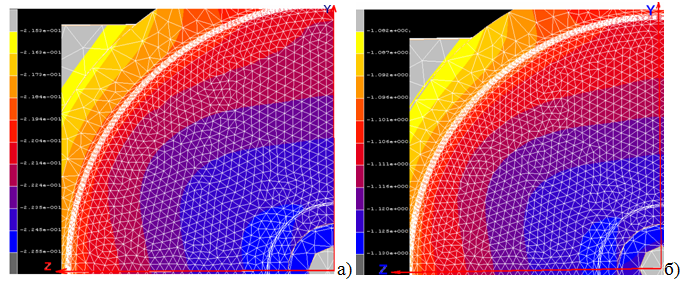

Рис. 5.4.Распределение перемещений в 12-ти цветном виде (мм) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0

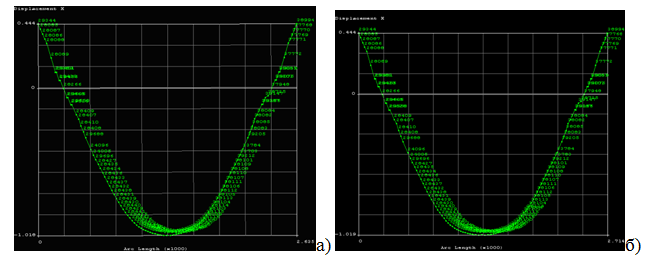

Рис. 5.5. Эпюра перемещений надрессорной балки вдоль линии нагрузки (мм) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0

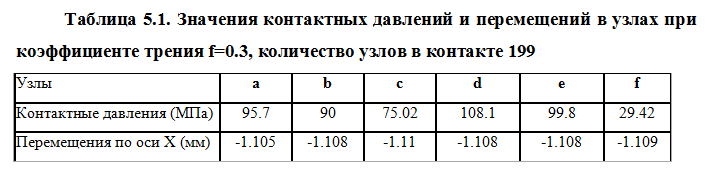

Как видно из таблиц 5.1. и 5.2., при коэффициенте трения 0.3 практически во всех узлах давления больше чем при нулевом коэффициенте. Поскольку подпятник воспринимает всю нагрузку, действующую на шкворневую балку, то приведенные выше узлы нам совершенно ничего не говорят о характере распределения давлений. Поэтому рассмотрим сечения, проходящие через узлы a, b, c, d, e, f.

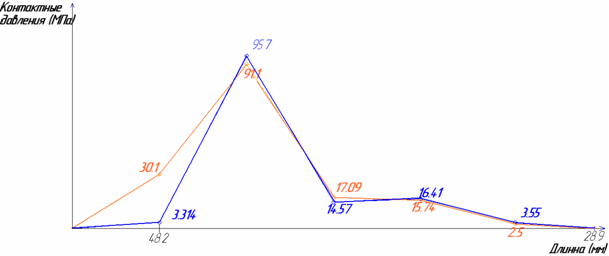

Рис. 5.6. Распределение контактных давлений в сечении, проходящем через узел a
при коэффициенте трения 0.0;
при коэффициенте трения 0.3;

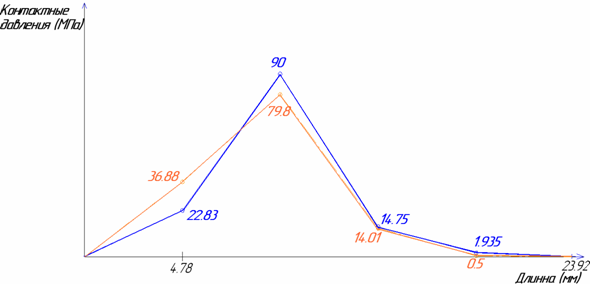

Рис 5.7. Распределение контактных давлений в сечении, проходящем через узел b
при коэффициенте трения 0.0; при коэффициенте трения 0.3;

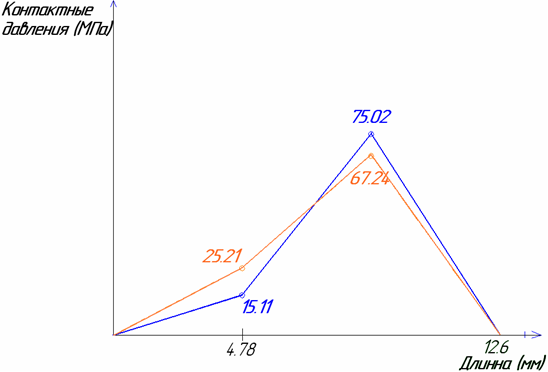

Рис 5.8. Распределение контактных давлений в сечении, проходящем через узел c
при коэффициенте трения 0.0; при коэффициенте трения 0.3;

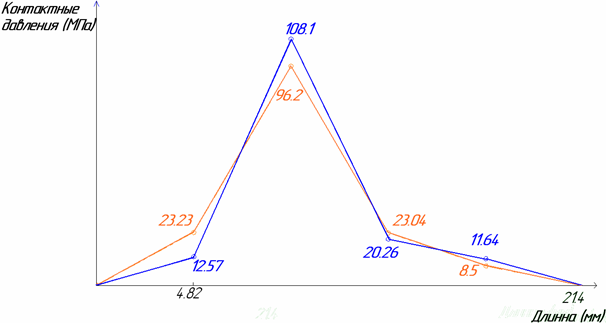

5.9. Распределение контактных давлений в сечении, проходящем через узел d
при коэффициенте трения 0.0; при коэффициенте трения 0.3;

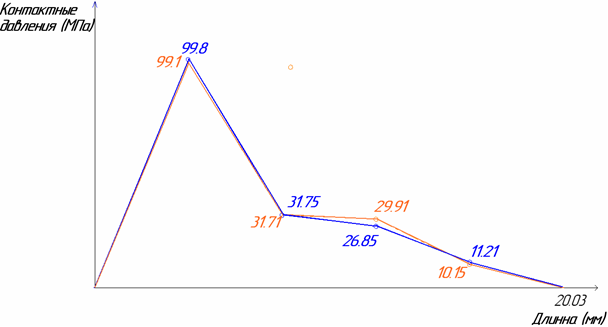

Рис. 5.10. Распределение контактных давлений в сечении, проходящем через узел e
при коэффициенте трения 0.0; при коэффициенте трения 0.3;

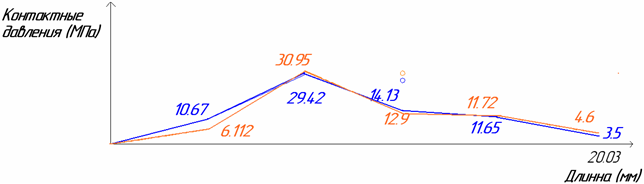

Рис. 5.11. Распределение контактных давлений в сечении, проходящем через узел f
при коэффициенте трения 0.0; при коэффициенте трения 0.3;

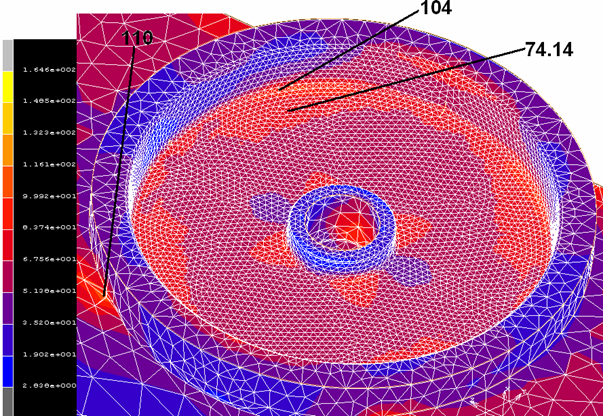

Рис. 5.12. Распределение эквивалентные напряжении по Мизесу (МПа) в 12-ти цветном виде
