Случай трения на поверхности при повороте пятника относительно подпятника
Шкворневая балка нагружается сначала до 40 тонн, а потом поворачивается плоскостью относительно вертикальной оси на 0.8 градусов против часовой стрелки если смотреть на балку сверху. При этом рассматривается два случая: с коэффициентом трения 0.3 и при нулевом коэффициенте.
Рис. 5.13. Расчетная схема узла «пятник-подпятник» для поворта тележки

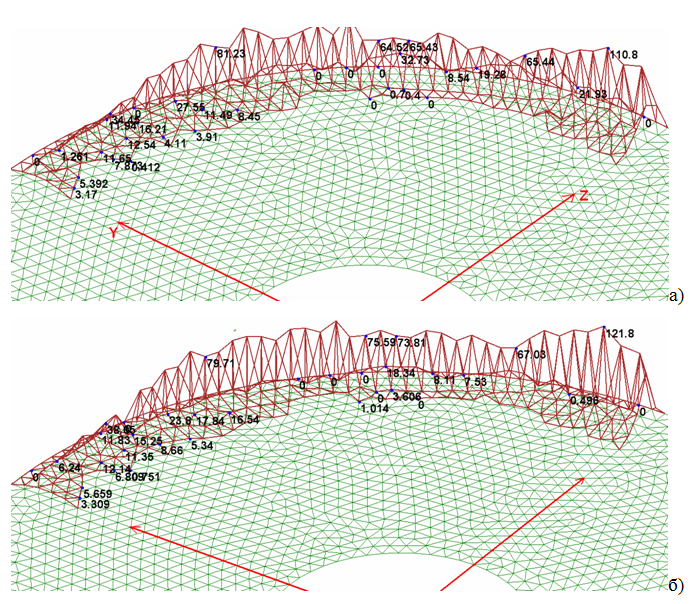

Рис. 5.14. Эпюра контактных давлений на поверхности подпятника (МПа) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0

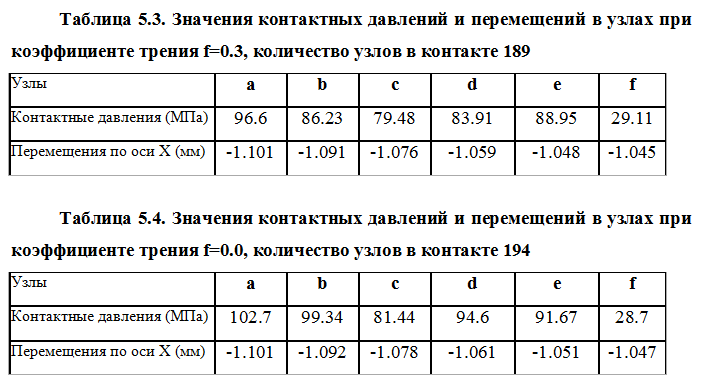

Ниже представлены результаты расчеты при коэффициенте трения 0.3

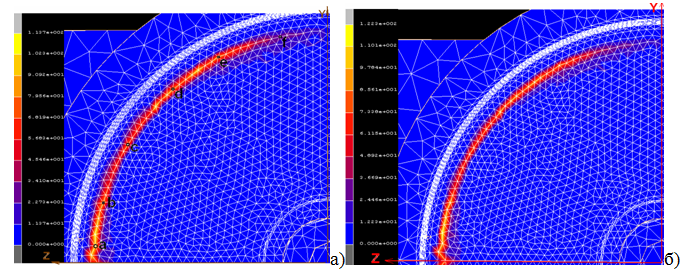

Рис. 5.15.Распределение контактных давлений в 12-ти цветном виде (МПа) а) при коэффициенте трения 0.3 б) при коэффициенте трения 0.0
